Diseño de Estructuras de membranas tensadas con IDEA StatiCa
Diseña y calcula uniones al detalle sin comprometer el cumplimiento normativo ni los plazos de entrega.
Resolviendo los problemas típicos en estructuras tensadas
El diseño de membranas tensadas presenta desafíos únicos en la ingeniería estructural. Las fuerzas generadas por la tensión de las lonas y la acción del viento imponen demandas severas sobre las conexiones de acero y los anclajes de hormigón. Una interpretación correcta de estas fuerzas es crítica para el detallado y la soldadura.
Cargas, geometrías y precisión milimétrica
Las conexiones deben resolver esfuerzos elevados y geometrías singulares sin perder de vista las limitaciones de la cimentación ni la intención arquitectónica.

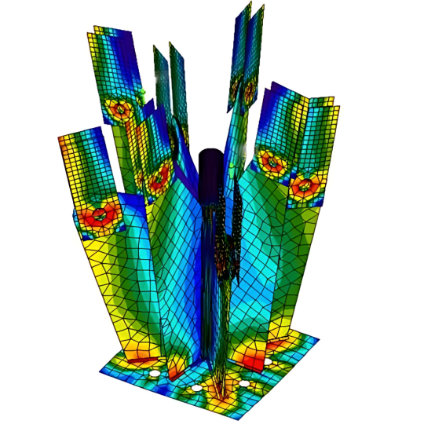

Cargas complejas y geometrías irregulares
- Cargas pesadas: gestión de miles de kN que deben anclarse de forma segura en el bloque de cimentación.

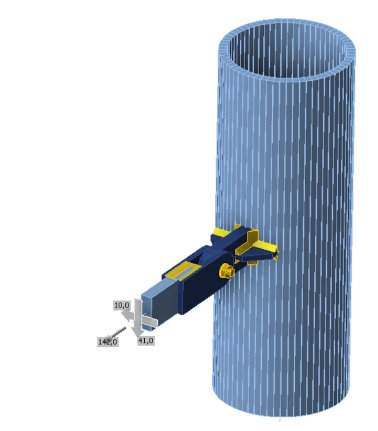

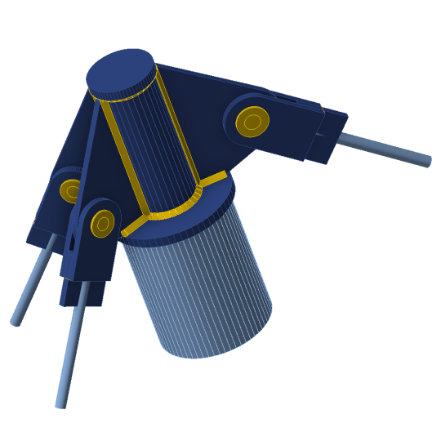

- Geometrías complejas: uniones articuladas no ortogonales montadas sobre placas de forma irregular, sin margen para simplificar la geometría.
- Sensibilidad milimétrica: cualquier diferencia entre el diseño teórico y la realidad constructiva puede reducir directamente la tensión de la membrana y comprometer su funcionalidad.
El desafío de la visión arquitectónica
- Espacios limitados: bloques de hormigón de dimensiones reducidas deben soportar cargas comparables a las de diseños industriales pesados.
- Estética ligera: el número y el tamaño de los anclajes pueden estar limitados para conservar una estructura visualmente ligera.
- Evitar el sobredimensionamiento: aumentar masivamente el acero para compensar la incertidumbre puede alejarse de la visión original del proyecto.

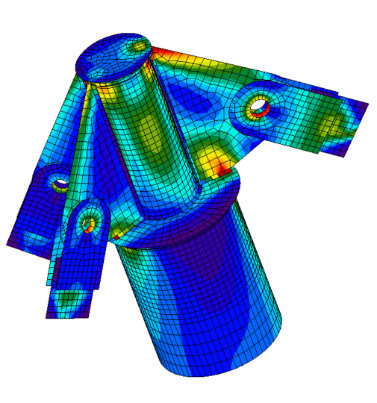

Geometrías articuladas: del modelo al análisis
Las uniones no ortogonales y las placas de forma irregular requieren comprobar la geometría real de la conexión, en lugar de sustituirla por una simplificación que no represente el proyecto.
¿Qué puedes resolver gracias a IDEA StatiCa?

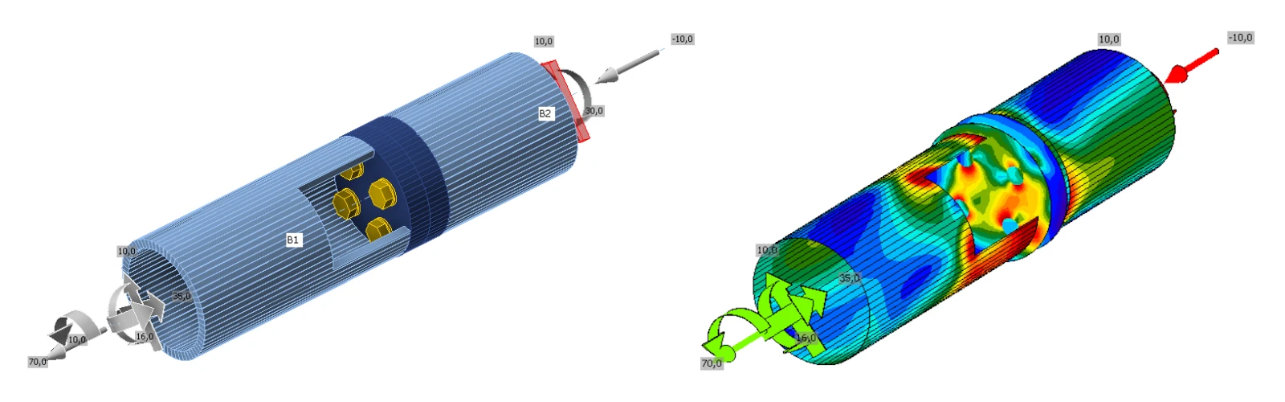

Con un enfoque basado en componentes y análisis de elementos finitos (CBFEM), IDEA StatiCa permite validar conexiones complejas presentes en este tipo de arquitectura.
Precisión normativa automática

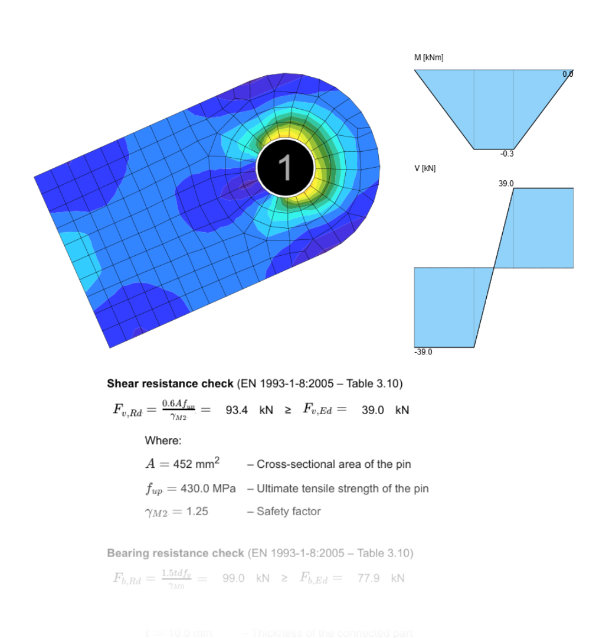

Diseña conexiones y compruébalas frente a normativas internacionales como EN 1993-1-8:2005. La herramienta permite diseñar, verificar y validar elementos modelados, reduciendo la necesidad de cálculos manuales en geometrías no estándar.

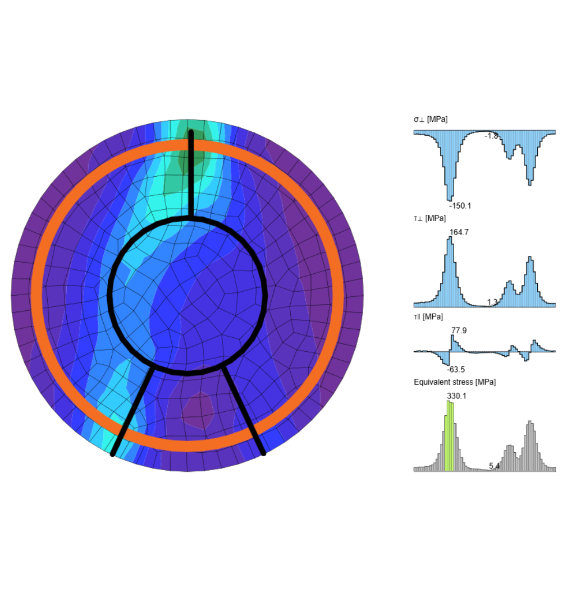

Análisis de tensiones y dimensionamiento
Comprender cómo fluyen las fuerzas a través de la conexión ayuda a evaluar el material necesario, evitar excesos y fundamentar las decisiones de diseño ante los requisitos arquitectónicos.
Anclaje realista y armaduras de hormigón

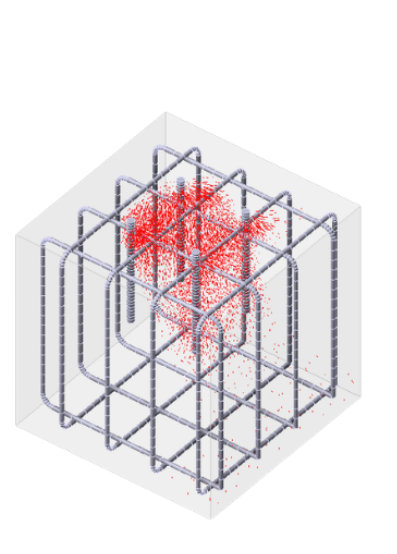

La estabilidad de la membrana también depende de su cimentación. IDEA StatiCa permite diseñar el anclaje considerando la armadura real del bloque de hormigón y comprobar el refuerzo necesario para transferir las cargas al terreno.
Un flujo de trabajo optimizado y sin pérdida de datos
La transferencia de datos entre plataformas es automática: no hace falta copiar, pegar ni volver a introducir datos. Si se actualiza el modelo global de elementos finitos, es posible sincronizarlo y volver a analizar las conexiones sin perder el trabajo de detallado.
-

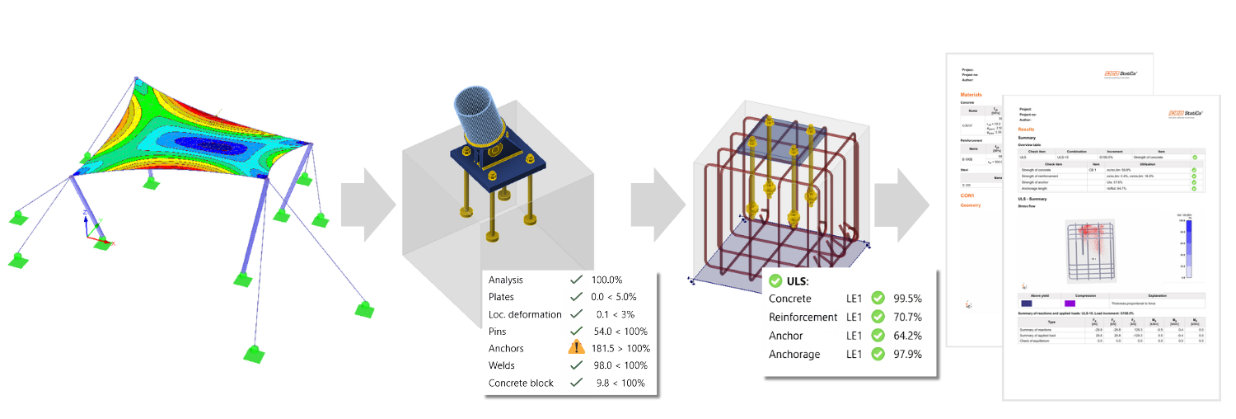

1
Importación
Importa cargas y geometría desde el software de análisis global a Checkbot de IDEA StatiCa.
-
2
Diseño de conexión

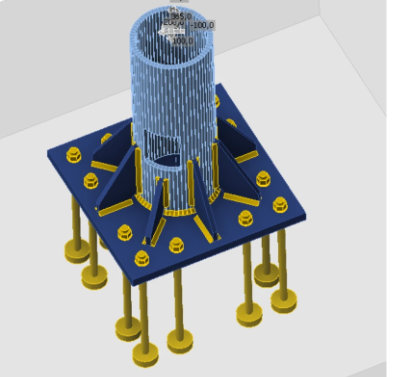

Diseña, modela y comprueba la conexión de acero o la placa base de anclaje en Connection.
-
3
Verificación de hormigón
Comprueba el anclaje en hormigón armado en Detail 3D y diseña las armaduras necesarias.
-
4
Generación de informes
Genera un informe técnico detallado de las conexiones y los bloques evaluados.
Experiencia en proyectos reales
“Sin IDEA StatiCa Steel Connection habría sido extremadamente difícil y lento diseñar adecuadamente estas conexiones. Lo que hizo que IDEA StatiCa fuera invaluable para este proyecto fue nuestra capacidad de entregar conexiones arquitectónicamente minimalistas sin comprometer el cumplimiento normativo, dándonos la velocidad para cumplir con los plazos.”
“Teníamos la confianza de que incluso las zonas de placas delgadas y los riesgos de pandeo local se estaban evaluando completamente sin tener que recurrir a modelos FEA que consumen mucho tiempo. Con IDEA StatiCa pudimos introducir fácilmente las geometrías y, lo más importante, se tuvieron en cuenta los 6 tipos de fuerzas internas, incluida la torsión.”
Lleva tus diseños de membranas tensadas al siguiente nivel
Descubre en una demostración en vivo cómo IDEA StatiCa te ayuda a modelar y verificar conexiones de acero y anclajes de hormigón para tus diseños estructurales.
