Cálculo y Verificación de Uniones para Torres de Alta Tensión con IDEA StatiCa
Supera la complejidad geométrica de las cerchas y automatiza el diseño de uniones atornilladas.
Descubre cómo CEPS resolvió el 100% de las conexiones de sus torres eléctricas tras pocas semanas de implementación.
Los 3 cuellos de botella al calcular torres de celosía
La competencia dentro del sector de transmisión de electricidad es bastante agresiva. Las metodologías tradicionales se ven limitadas ante estas tipologías.

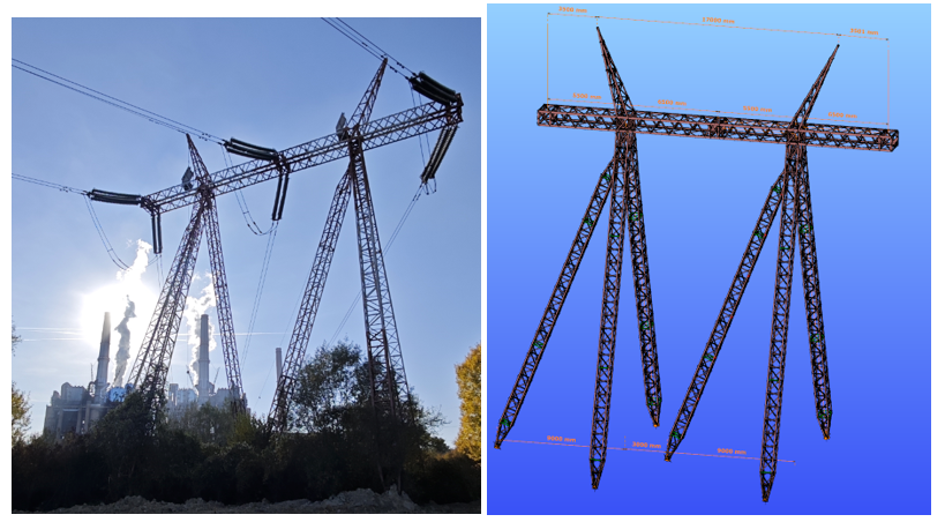

1. Complejidad geométrica extrema
Estas estructuras presentan una retícula compleja, con elementos que suelen ser no simétricos y con diferentes ángulos de encuentro, lo cual hace de su diseño un punto de mucho interés, pero de grandes obstáculos en ingeniería.
2. Evaluación de estructuras existentes
Evaluar el estado de estructuras de acero existentes construidas hace décadas es una tarea recurrente. Justificar refuerzos ante la acción simultánea del viento nominal y la formación extrema de hielo bajo rotura del conductor (combinación A1) es sumamente complejo a mano.
3. Rentabilidades ajustadas
El porcentaje de la inversión en transmisión de electricidad representa solo entre el 10% - 20% de la inversión total de los proyectos energéticos. Las empresas deben disputarse rentabilidades muy bajas.
Cómo IDEA StatiCa transformó el diseño de líneas eléctricas
Dirección de Ingeniería
Asegura la viabilidad económica en un mercado de rentabilidades bajas. Ahorra material aprovechando la retícula para trabajar a tracción y compresión.
Ingenieros Calculistas

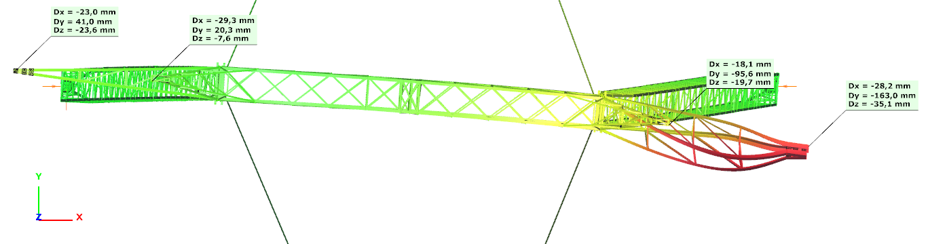

Verifican la resistencia y la estabilidad global evaluando combinaciones críticas (N1, N2a, N2b, N3, N4a, N4b, A1, A2) establecidas en normativas.
Departamento BIM
El modelo puede transferirse fácilmente a Consteel y conectarse con levantamientos de escaneo láser en Tekla Structures, evitando tener que construir la geometría dos veces.
Precisión investigadora con velocidad de ingeniería comercial

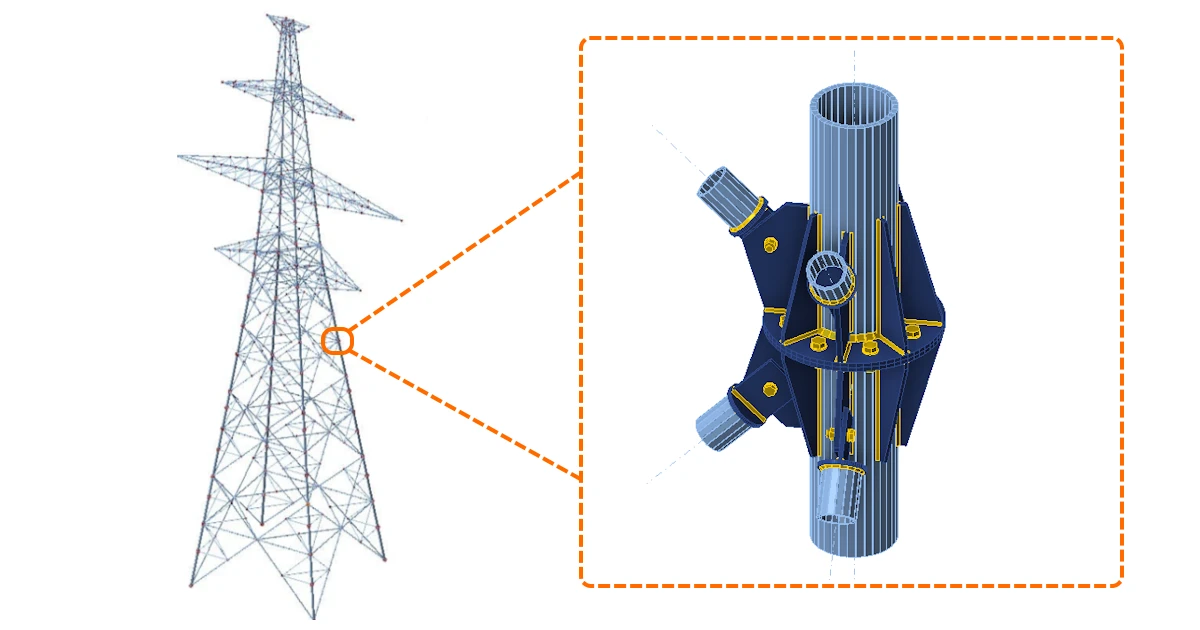

La paquetería de IDEA StatiCa Connection atiende la complejidad geométrica que tienen los nodos en un tiempo reducido.
El diseño de esta tarea repetitiva se simplificó mediante el uso de diseño paramétrico, reduciendo el número de entradas necesarias.
Garantiza la viabilidad de uniones atornilladas que facilitan el transporte y el ensamblaje en campo.
Detecta problemas ocultos como en la torre PAS 400101, donde la sección estaba sometida a una fuerza perpendicular a su eje principal de inercia.
¿Preparado para asegurar la estabilidad de tus líneas de alta tensión?
Agenda una llamada con nuestro equipo técnico para evaluar cómo implementar este flujo en tus proyectos de torres eléctricas y redes de transmisión. Con ello, lograrás:
Rellena el formulario y evalúa cómo IDEA StatiCa
encaja en tus proyectos eléctricos
