Plant Design

Las herramientas de diseño eficientes y fáciles de usar de Cadmatic le ayudarán al equipo de diseño a crear modelos de planta en 3D completos y exactos ofreciendo información coherente para la construcción.

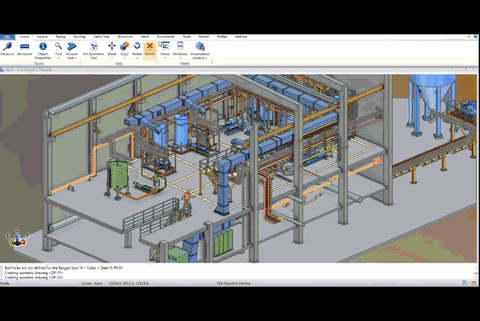

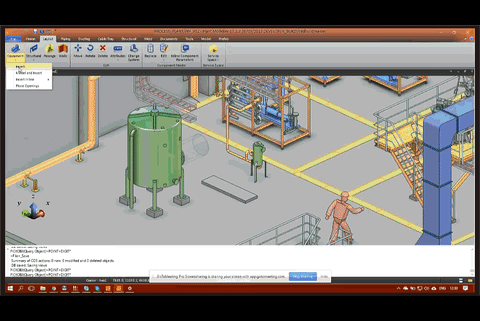

El diseño de plantas en 3D de Cadmatic se dedica al modelado en 3D de proyectos industriales completos, la creación de P&IDs (diagramas de tuberías e instrumentación) y la generación de  isométricos, así como la revisión de diseños e intercambio de datos en diferentes formatos.

Cadmatic 3D Plant Design incluye configuración 3D, diseño de tuberías, diseño estructural, calefac-ción/aire acondicionado y conductos, diseño eléctrico y la posibilidad de utilizar nubes de punto direc-tamente de escáneres láser junto con la extracción automatizada de diagramas, datos de construcción, desglose de trabajos, MTO y BOM personalizables en diversos formatos.

La integración inteligente entre los P&ID y el modelo 3D hace que el diseño sea eficiente y libre de errores, ofreciéndoles revisiones de topología y conectividad.

Módulos

Cadmatic ofrece herramientas únicas para diseñadores de piping, totalmente integrado con PI&D, garantizando un diseño intuitivo y sencillo.

  • Controlado por especificaciones
  • Integrado con P&ID
  • Fácil de crear y modificar
  • Control de colisiones en línea durante el enrutamiento
  • Navegación simple en 3D
  • Extensa biblioteca de componentes estándar

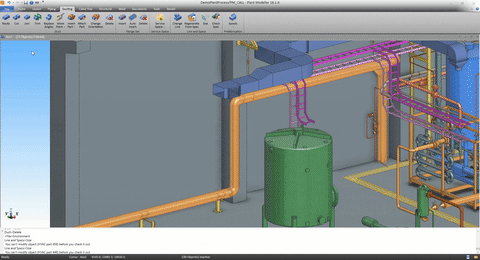

Con el módulo para HVAC de conductos permite un modelado eficiente, extracción de diagramas y listados. Realizando el enrutamiento mediante especificaciones, obtendrá los carretes generados automáticamente, así cómo los Listados de Material (BOM)

  • Enrutamiento de HVAC y conductos de cualquier forma, con diseños fáciles de modificar al momento
  • Uso de materiales y componentes controlado por las especificaciones
  • Control de colisiones en línea y por caso con los demás objetos del proyecto
  • Carretes (Spools) de conductos y BOM automáticos
Con el módulo Cable Tray es posible trazar bandejas de cables y el enrutamiento de los mismos, proporcionando rutas optimizadas, calcula longitud de corte, colisiones de cables entre conductos, ...

  • Enrutamiento automático de cables con puentes
  • Reglas personalizables de segregación y clases de interferencia
  • Vista de la sección de la ubicación de los cables en las bandejas
  • Información exacta de pre-cortado y penetración para producción

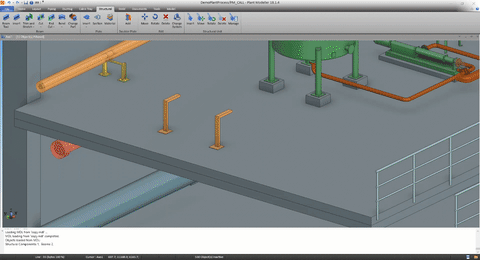

Modele las partes estructurales de su proyecto, incluyendo placas, vigas, cimientos, escaleras, …

  • Construcciones de acero fáciles de crear y modificar
  • Herramientas para vigas controladas por especificaciones
  • Creación ilimitada de cimientos
  • Plantillas para las unidades estructurales más utilizadas
Si desea introducir una estructura detalla, Cadmatic dispone de interoperabilidad total con Tekla Structures
En cualquier etapa del modelado 3D el usuario puede crear un amplio rango de documentos para la construcción, incluyendo planos generales, isométricas, carretes de conductos, listados BOM y MTO, …

  • No hay limitación en tipo y tamaño de diagramas
  • Plantillas de producción fáciles de personalizar
  • Acceso multiusuario/multisitio
  • Exportación inteligente a AutoCad o PDF
  • Exportación directa a eShare para materiales de transferencia del proyecto

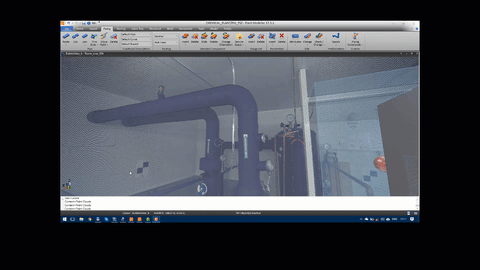

Laser Scan modeleler es una solución integrada para optimizar la creación de modelos 3D a través de escáneres laser. Las nubes de puntos se utilizan directamente como herramienta de diseño 3D.

  • No hay restricción con el equipo de escaneo láser y los formatos de nubes de puntos
  • Modelo 3D totalmente vinculado con los módulos de Cadmatic
  • Reducción de tiempo en levantamiento del modelo
  • Mapa inteligente de escáner con anotaciones
  • Disponibilidad de toda la información sobre la instalación existente, con dimensiones exactas y geometrías especiales.
Cadmatic se diseñó de la forma más abierta posible para permitir la interoperabilidad con diferentes proveedores. Los documentos de producción se pueden entregar en DWG, PDF, …

Igualmente dispone de convertidores e interfaces para las siguientes:
  • AutoCAD
  • PolyTrans
  • Smart 3D
  • PDMS y PDS
  • Tekla link
  • IFC

Enlace con Tekla

En Cadmatic es posible modelar una estructura metálica base para nuestra planta industrial, pero si es de los que desea un modelo detallado y constructivo, pruebe la vinculación con Tekla Structures.
